Signal dansk 2-sken N

E-post

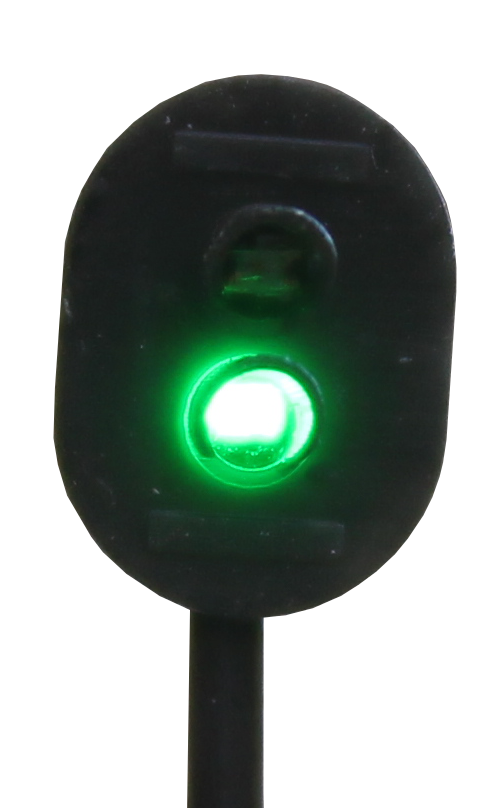

Dansk huvudsignal med 2 ljus
Dansk 2 skenDansk 2 sken
Pris 150,00 kr
Pris utan moms 120,00 kr
Beskrivning

Signaler avsedda för MGPs signaldekodrar.

Signalerna är kompletta med drivelektronik och färdiga med kontakter för anslutning till signaldekodern.

Signalschakten kan användas för enkel montering av signalen på banan.

Signalskärmen är gjuten i svart plast medan stolpe och och skärmens baksida är i svart glasfiber (kretskort).
Onskas grå stolpe eller matt skärm etc. så kan detta målas med vanliga hobbyfärger.

I nedre delen av stolpen sitter ett bredare kretskort. Kortet är 10mm brett och passar i signalschaktet.

Signalerna drivs från MGPs signaldekodrar. En signaldekoder kan driva 10 signaler.
Signalerna kopplas ihop i serie, en lång kedja, där den första signalen ansluts direkt till signaldekodern.
Varje signal är försedd med anslutningskontakter på ca 6cm tråd. Kontakterna är av typ "servokontakter" och "förlängningskablarna för servo" används som förlängning mellan signalerna.

Signalen är tillverkad i oerhört små och tunna dimensioner för att bli så skalariktig som möjligt.
Solskydden är ca. 0.15mm tjocka. Detta ger dock en viss transparens när man ställer in en kraftigt ljusstyrka. Om detta anses störande så kan solskydden målas med lite svart hobbyfärg typ humbrol.
Baksidan på skärmen är odekorerad och utgörs av kretskortets baksida.

Inställning av LED-nummer i signaldekodern
Varje signal har inbyggd drivning. Denna drivning tar LED-platser i knippe om 3.
Det innebär t.ex. att både 2 och 3-skenssignalen tar 3 LED-platser,  4- och 5-skenssignalen tar 6 platser.
Om en 2-skenssignal ligger närmast dekodern så anges dess "first LED number" = 1. Den tar 3 platser, så nästa signal hamnar då på "First Led number" = 4.
